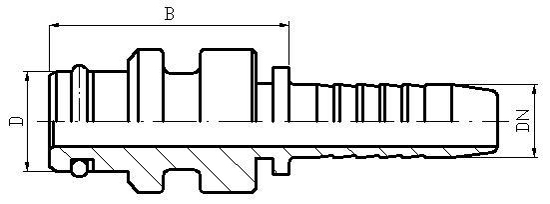

Średnica węża DN |
Pierścień uszczelniający |
Pierścień oporowy |
D [mm] |
B [mm] |
System oznaczeń |
Symbol |
06 | 6x2 | 6.8/10 | 10.0 | 34.0 | 1 | P71 06 |
08 | 10x2 | 10.8/14.1 | 14.0 | 34.0 | 1 | P71 08 |
10 | 10x2 | 10.8/14.1 | 14.0 | 34.0 | 1 | P71 10 |
13 | 13x2,5 | 14/18.1 | 18.0 | 34.5 | 1 | P71 13 |
16* | 15x2,5 | - | 21.0 | 35.0 | 1 | P71 16 |
20 | 19x2,5 | 20/24.1 | 24.0 | 35.5 | 1 | P71 20 |
25 | 25x2,5 | 27/31.1 | 31.0 | 42.3 | 1 | P71 25 |
32 | 33x2,5 | 34/38.1 | 38.0 | 42.5 | 1 | P71 32 |
