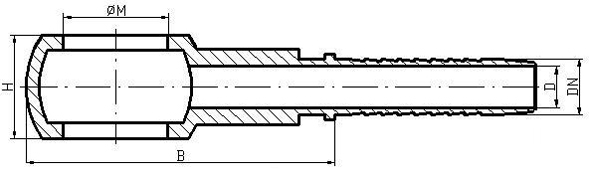

Średnica węża DN |
Średnica wew. oczka M | H [mm] |
D [mm] |
B [mm] |
System oznaczeń |
Symbol |
6 | M10x1,5 | 10.0 | 4.0 | 35.0 | 3 | P01 06 10 10 |
6 | M10x1,5 | 12.0 | 4.0 | 35.0 | 3 | P01 06 10 12 |
6 | M12x1,5 | 12.0 | 4.0 | 35.0 | 1 | P01 06 12 12 |
6 | M14x1,5 | 12.0 | 4.0 | 37.0 | 2 | P01 06 14 12 |
8 | M12x1,5 | 14.0 | 5.5 | 36.0 | 3 | P01 08 12 14 |
8 | M14x1,5 | 14.0 | 5.5 | 37.0 | 1 | P01 08 14 14 |
8 | M16x1,5 | 15.0 | 5.5 | 42.0 | 2 | P01 08 16 15 |
8 | M18x1,5 | 15.0 | 5.5 | 43.0 | 4 | P01 08 18 15 |
10 | M14x1,5 | 15.0 | 7.0 | 41.0 | 3 | P01 10 14 15 |
10 | M16x1,5 | 15.0 | 7.0 | 42.0 | 1 | P01 10 16 15 |
10 | M18x1,5 | 15.0 | 7.0 | 45.0 | 2 | P01 10 18 15 |
13 | M18x1,5 | 18.0 | 10.0 | 45.0 | 1 | P01 13 18 18 |
13 | M20x1,5 | 21.0 | 10.0 | 50.0 | 3 | P01 13 20 21 |
13 | M22x1,5 | 19.0 | 10.0 | 50.0 | 2 | P01 13 22 19 |
16 | M22x1,5 | 22.0 | 12.6 | 49.5 | 1 | P01 16 22 22 |
16 | M26x1,5 | 22.0 | 12.6 | 55.5 | 2 | P01 16 26 22 |
16 | M27x1,5 | 22.0 | 12.6 | 55.5 | 3 | P01 16 27 22 |
20 | M26x1,5 | 25.5 | 15.0 | 57 | 1 | P01 20 26 25.5 |
20 | M27x2 | 25.5 | 15.0 | 57 | 2 | P01 20 27 25.5 |
20 | M30x1,5 | 31.5 | 21 | 64 | 1 | P01 25 30 31.5 |
25 | M30x1,5 | 31.5 | 21.0 | 64 | 1 | P01 25 30 31.5 |
