Zakucia metryczne:

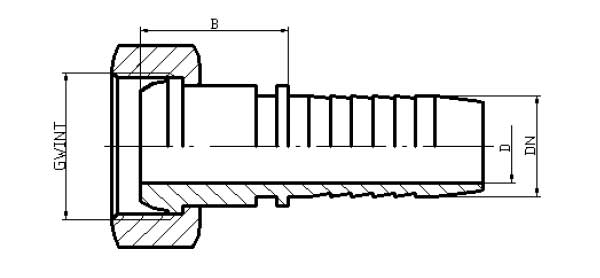

WNP (H61)

WNP (H61)


Zakucia metryczne »

Szczegółowy opis zakuć »

Średnica
węża DN
Gwint D
[mm]
B
[mm]
System
oznaczeń
Symbol
6 M16x1,5 4.0 18.5 1 H61 06 M16x1,5
8 M16x1,5 5.5 18.5 1 H61 08 M16x1,5
10 M20x1,5 7.0 21.5 1 H61 10 M20x1,5
13 M20x1,5 10.0 23.5 1 H61 13 M20x1,5
16 M27x1,5 12.5 26.5 1 H61 16 M27x1,5
20 M33x2 15.0 22.8 1 H61 20 M33x2
