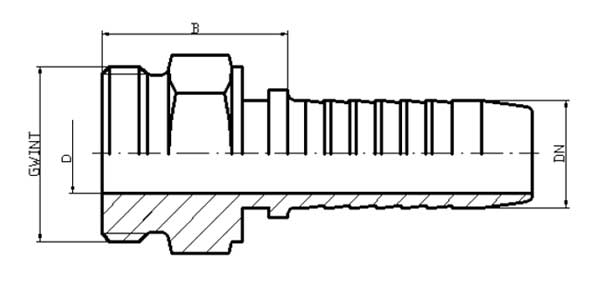

Średnica węża DN |
Gwint | D [mm] |
B [mm] |
S [mm] |
System oznaczeń |
Symbol |
6 | 7/16''-20 UNF-2A | 4.0 | 26 | 13 | 1 | C61 06 7/16'' |
10 | 9/16''-18 UNF-2A | 7.0 | 27 | 17 | 1 | C61 10 9/16'' |
10 | 3/4''-16 UNF-2A | 7.0 | 28 | 22 | 2 | C61 10 3/4'' |
13 | 3/4''-16 UNF-2A | 10.0 | 33 | 22 | 1 | C61 13 3/4'' |
13 | 7/8''-14 UNF-2A | 10.0 | 33 | 27 | 2 | C61 13 7/8'' |
16 | 7/8''-14 UNF-2A | 13.0 | 34 | 27 | 1 | C61 16 7/8'' |
20 | 1 1/16''-12 UNF-2A | 15.0 | 38 | 32 | 1 | C61 20 1 1/16'' |
