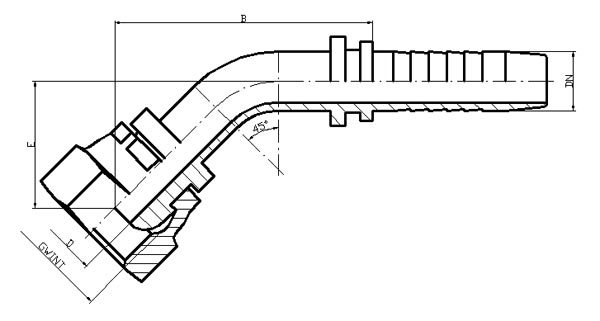

Średnica węża DN |
Gwint | D [mm] |
E [mm] |
B [mm] |
System oznaczeń |
Symbol |
6 | G 1/4'' | 4.0 | 15 | 34 | 1 | C15 06 1/4'' |
6 | G 3/8'' | 4.0 | 22 | 42 | 2 | C15 06 3/8'' |
8 | G 3/8'' | 5.5 | 23 | 45 | 1 | C15 08 3/8'' |
10 | G 3/8'' | 7.0 | 22 | 44 | 1 | C15 10 3/8'' |
10 | G 1/2'' | 7.0 | 24 | 46 | 2 | C15 10 1/2'' |
13 | G 1/2'' | 10.0 | 28 | 58 | 1 | C15 13 1/2'' |
13 | G 5/8'' | 10.0 | 27 | 57 | 2 | C15 13 5/8'' |
16 | G 5/8'' | 13.0 | 32 | 70 | 1 | C15 16 5/8'' |
16 | G 3/4'' | 13.0 | 33 | 71 | 2 | C15 16 3/4'' |
20 | G 3/4'' | 15.0 | 39 | 82 | 1 | C15 20 3/4'' |
20 | G 1'' | 15.0 | 41 | 84 | 2 | C15 20 1'' |
25 | G 1'' | 21.0 | 43 | 92 | 1 | C15 25 1'' |
25 | G 1 1/4'' | 21.0 | 43 | 92 | 2 | C15 25 1 1/4'' |
32 | G 1 1/4'' | 27.0 | 48 | 123 | 1 | C15 32 1 1/4'' |
32 | G 1 1/2'' | 27.0 | 50 | 125 | 2 | C15 32 1 1/2'' |
40 | G 1 1/2'' | 33.0 | 64 | 122 | 1 | C15 40 1 1/2'' |
40 | G 2'' | 33.0 | 65 | 122 | 2 | C15 40 2'' |
50 | G 1 1/2'' | 33.0 | 69 | 123 | 1 | C15 50 1 1/2'' |
50 | G 2'' | 44.5 | 70 | 124 | 2 | C15 50 2'' |
