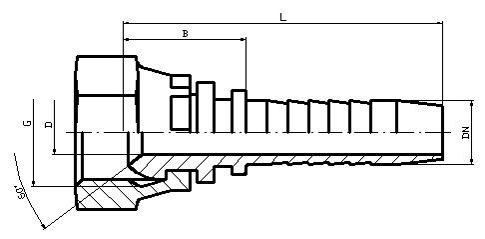

Średnica węża DN |
Gwint | D [mm] |
B [mm] |
System oznaczeń |
Symbol |
6 | M14x1,5 | 4.0 | 28 | 1 | P91 06 M14x1,5 |
8 | M16x1,5 | 5.5 | 30 | 1 | P91 08 M16x1,5 |
10 | M18x1,5 | 7.0 | 31 | 1 | P91 10 M18x1,5 |
10 | M20x1,5 | 7.0 | 33 | - | P91 10 M20x1,5 |
13 | M22x1,5 | 10.0 | 33 | 1 | P91 13 M22x1,5 |
13 | M24x1,5 | 10.0 | 33 | 2 | P91 13 M24x1,5 |
16 | M27x1,5 | 13.0 | 36 | - | P91 16 M27x1,5 |
16 | M27x2 | 13.0 | 36 | 1 | P91 16 M27x2 |
20 | M33x2 | 14.8 | 41 | 1 | P91 20 M33x2 |
25 | M39x2 | 21.0 | 45 | 1 | P91 25 M39x2 |
32 | M48x2 | 25.0 | 54 | 1 | P91 32 M48x2 |
