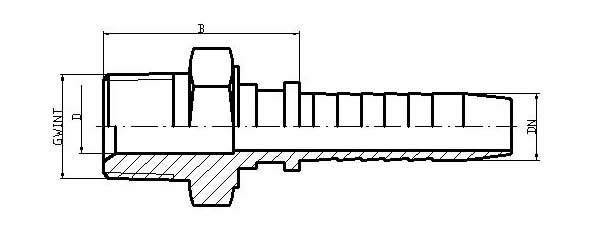

Średnica węża DN |
Gwint | D [mm] |
B [mm] |
S [mm] |
System oznaczeń |
Symbol |
6 | G 1/4'' | 4.0 | 26.0 | 13 | 1 | C31 06 1/4'' |
8 | G 1/4'' | 5.5 | 31.0 | 13 | 1 | C31 08 1/4'' |
8 | G 3/8'' | 5.5 | 33.0 | 19 | - | C31 08 3/8'' |
10 | G 3/8'' | 7.0 | 33.0 | 19 | 1 | C31 10 3/8'' |
10 | G 1/2'' | 7.0 | 37.0 | 22 | - | C31 10 1/2'' |
13 | G 1/2'' | 10.0 | 37.0 | 22 | 1 | C31 13 1/2'' |
16 | G 5/8'' | 13.0 | 40.0 | 1 | C31 16 5/8'' | |
20 | G 3/4'' | 15.0 | 42.0 | 27 | 1 | C31 20 3/4'' |
20 | G 1'' | 15.0 | 49.0 | 36 | - | C31 20 1'' |
25 | G 1'' | 21.0 | 49.0 | 36 | 1 | C31 25 1'' |
32 | G 1 1/4'' | 27.0 | 54.0 | 46 | 1 | C31 32 1 1/4'' |
