Zakucia metryczne:

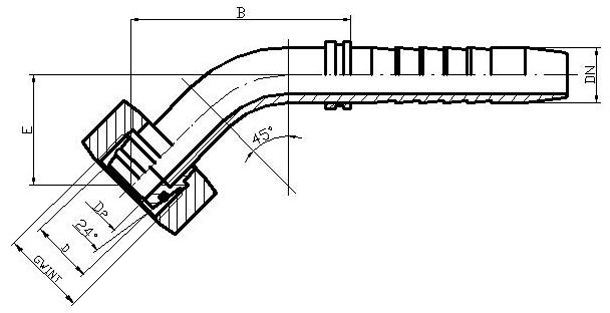

DKOS 45 (P55) - odmiana ciężka

DKOS 45 (P55)


Zakucia metryczne »

Szczegółowy opis zakuć »

Średnica
węża DN		 Wymiar
D pod
rurkę		 Gwint D2
[mm]		 E
[mm]		 B
[mm]		 System
oznaczeń		    Symbol
6 6 M14x1,5 4.0 17 35 - P55 06 06S M14x1,5
6 8 M16x1,5 4.0 17 35 6 P55 06 08S M16x1,5
6 10 M18x1,5 4.0 17 35 7 P55 06 10S M18x1,5
6 12 M20x1,5 4.0 17 35 8 P55 06 12S M20x1,5
8 8 M16x1,5 5.5 18 38 - P55 08 08S M16x1,5
8 10 M18x1,5 5.5 18 38 6 P55 08 10S M18x1,5
8 12 M20x1,5 5.5 17 38 8 P55 08 12S M20x1,5
8 14 M22x1,5 5.5 18 38 7 P55 08 14S M22x1,5
10 10 M18x1,5 7.0 18 40 - P55 10 10S M18x1,5
10 12 M20x1,5 7.0 18 40 8 P55 10 12S M20x1,5
10 14 M22x1,5 7.0 18 40 6 P55 10 14S M22x1,5
10 16 M24x1,5 7.0 19 40 7 P55 10 16S M24x1,5
13 12 M20x1,5 10.0 22 48 - P55 13 12S M20x1,5
13 14 M22x1,5 10.0 22 48 8 P55 13 14S M22x1,5
13 16 M24x1,5 10.0 27 48 6 P55 13 16S M24x1,5
13 20 M30x2 10.0 27 48 - P55 13 20S M30x2
16 20 M30x2 12.5 28 54 6 P55 16 20S M30x2
16 25 M36x2 12.5 28 54 7 P55 16 25S M36x2
20 20 M30x2 15.0 33 71 - P55 20 20S M30x2
20 25 M36x2 15.0 33 71 6 P55 20 25S M36x2
20 30 M42x2 15.0 33 71 - P55 20 30S M42x2
25 30 M42x2 20.5 39 82 6 P55 25 30S M42x2
32 38 M52x2 25.0 39 115 6 P55 32 38S M52x2
