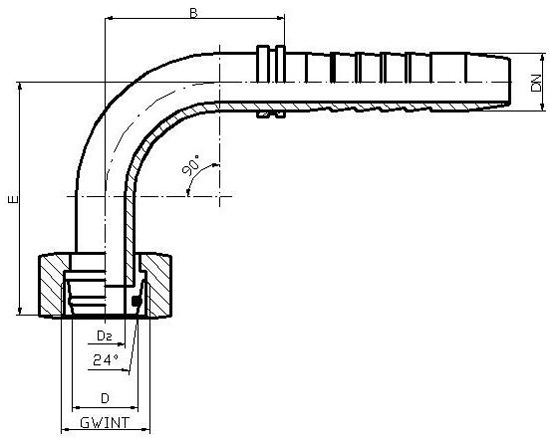

Średnica węża DN |
Wymiar D pod rurkę |
Gwint | D2 [mm] |
E [mm] |
B [mm] |
System oznaczeń |
Symbol |
6 | 6 | M14x1,5 | 4.0 | 30 | 30 | - | P52 06 06S M14x1,5 |
6 | 8 | M16x1,5 | 4.0 | 30 | 30 | 6 | P52 06 08S M16x1,5 |
6 | 10 | M18x1,5 | 4.0 | 30 | 30 | 7 | P52 06 10S M18x1,5 |
6 | 12 | M20x1,5 | 4.0 | 31 | 30 | 8 | P52 06 12S M20x1,5 |
8 | 8 | M16x1,5 | 5.5 | 32 | 34 | - | P52 08 08S M16x1,5 |
8 | 10 | M18x1,5 | 5.5 | 32 | 35 | 6 | P52 08 10S M18x1,5 |
8 | 12 | M20x1,5 | 5.5 | 34 | 35 | 8 | P52 08 12S M20x1,5 |
8 | 14 | M22x1,5 | 5.5 | 35 | 35 | 7 | P52 08 14S M22x1,5 |
10 | 10 | M18x1,5 | 7.0 | 34 | 35 | - | P52 10 10S M18x1,5 |
10 | 12 | M20x1,5 | 7.0 | 34 | 35 | 8 | P52 10 12S M20x1,5 |
10 | 14 | M22x1,5 | 7.0 | 34 | 35 | 6 | P52 10 14S M22x1,5 |
10 | 16 | M24x1,5 | 7.0 | 34 | 35 | 7 | P52 10 16S M24x1,5 |
13 | 12 | M20x1,5 | 10.0 | 42 | 43 | - | P52 13 12S M20x1,5 |
13 | 14 | M22x1,5 | 10.0 | 42 | 43 | 8 | P52 13 14S M22x1,5 |
13 | 16 | M24x1,5 | 10.0 | 42 | 43 | 6 | P52 13 16S M24x1,5 |
13 | 20 | M30x2 | 12.5 | 55 | 55 | - | P52 13 20S M30x2 |
16 | 20 | M30x2 | 12.5 | 55 | 55 | 6 | P52 16 20S M30x2 |
16 | 25 | M36x2 | 12.5 | 55 | 55 | 7 | P52 16 25S M36x2 |
20 | 20 | M30x2 | 15.0 | 64 | 62 | - | P52 20 20S M36x2 |
20 | 25 | M36x2 | 15.0 | 64 | 62 | 6 | P52 20 25S M36x2 |
20 | 30 | M42x2 | 15.0 | 64 | 62 | - | P52 20 30S M42x2 |
25 | 30 | M42x2 | 20.5 | 72 | 75 | 6 | P52 25 30S M42x2 |
32 | 38 | M52x2 | 25.0 | 84 | 94 | 6 | P52 32 38S M52x2 |
