Zakucia metryczne:
BEL 90 (P32) - odmiana lekka

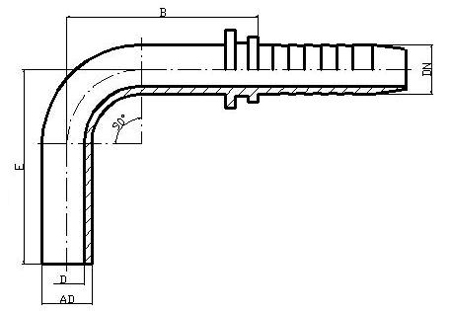

BEL 90 (P32)


Zakucia metryczne »

Szczegółowy opis zakuć »

Średnica
węża DN
Wymiar
AD pod
rurkę
D
[mm]
E
[mm]
B
[mm]
System
oznaczeń
    Symbol
6 6 3.0 30 30 2 P32 06 06L
6 8 4.0 30 30 1 P32 06 08L
6 10 4.0 30 30 3 P32 06 10L
8 10 5.5 32 35 1 P32 08 10L
8 12 5.5 34 35 2 P32 08 12L
10 12 7.0 34 35 1 P32 10 12L
10 15 7.0 34 35 2 P32 10 15L
13 15 10.0 42 43 2 P32 13 15L
13 16 10.0 42 43 1 P32 13 16L
16 18 13.0 52 55 1 P32 16 18L
20 22 15.0 62 62 1 P32 20 22L
25 28 21.0 70 75 1 P32 25 28L
32 35 27.0 84 94 1 P32 32 35L
40 42 36.0 103 105 1 P32 40 42L
