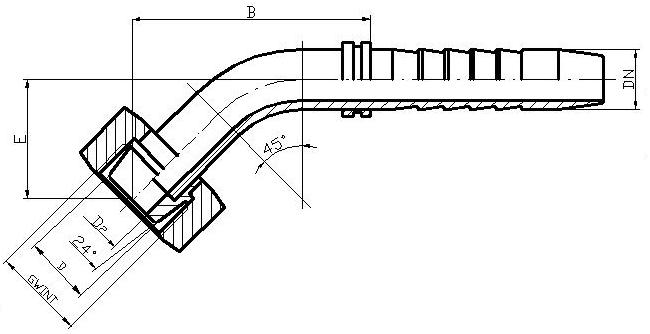

Średnica węża DN |
Wymiar D pod rurkę |
Gwint | D2 [mm] |
E [mm] |
B [mm] |
System oznaczeń |
Symbol |
5 | 6 | M14x1,5 | 3.0 | 17 | 41 | - | P15 05 06S M14x1,5 |
6 | 6 | M14x1,5 | 4.0 | 17 | 41 | - | P15 05 06S M14x1,5 |
6 | 8 | M16x1,5 | 4.0 | 17 | 41 | 6 | P15 06 08S M16x1,5 |
6 | 10 | M18x1,5 | 4.0 | 17 | 41 | 7 | P15 06 10S M18x1,5 |
6 | 12 | M20x1,5 | 4.0 | 17 | 41 | 8 | P15 06 12S M20x1,5 |
8 | 10 | M18x1,5 | 4.0 | 18 | 47 | 6 | P15 08 10S M18x1,5 |
8 | 12 | M20x1,5 | 5.5 | 17 | 46 | 8 | P15 08 12S M20x1,5 |
8 | 14 | M22x1,5 | 5.5 | 18 | 47 | 7 | P15 08 14S M22x1,5 |
10 | 12 | M20x1,5 | 7.0 | 18 | 40 | 8 | P15 10 12S M20x1,5 |
10 | 14 | M22x1,5 | 7.0 | 18 | 42 | 6 | P15 10 14S M22x1,5 |
10 | 16 | M24x1,5 | 7.0 | 19 | 42 | 7 | P15 10 16S M24x1,5 |
13 | 16 | M24x1,5 | 10.0 | 21 | 57 | 6 | P15 13 16S M24x1,5 |
13 | 20 | M30x1,5 | 10.0 | 22 | 66 | - | P15 13 20S M30x1,5 |
13 | 20 | M30x2 | 10.0 | 22 | 66 | 7 | P15 13 20S M30x2 |
16 | 20 | M30x1,5 | 12.6 | 28 | 71 | - | P15 16 20S M30x1,5 |
16 | 20 | M30x2 | 12.6 | 28 | 71 | 6 | P15 16 20S M30x2 |
16 | 25 | M36x1,5 | 12.6 | 28 | 71 | - | P15 16 25S M36x1,5 |
16 | 25 | M36x2 | 12.6 | 28 | 71 | 7 | P15 16 25S M36x2 |
20 | 25 | M36x1,5 | 14.8 | 33 | 85 | - | P15 20 25S M36x1,5 |
20 | 25 | M36x2 | 14.8 | 33 | 85 | 6 | P15 20 25S M36x2 |
20 | 30 | M42x2 | 14.8 | 39 | 83 | 7 | P15 20 30S M42x2 |
25 | 25 | M36x2 | 14.8 | 39 | 83 | - | P15 25 25S M36x2 |
25 | 30 | M42x2 | 21.0 | 39 | 83 | 6 | P15 25 30S M42x2 |
25 | 38 | M52x2 | 21.0 | 39 | 82 | 7 | P15 25 38S M52x2 |
32 | 38 | M52x2 | 26.5 | 39 | 115 | 6 | P15 32 38S M52x2 |
