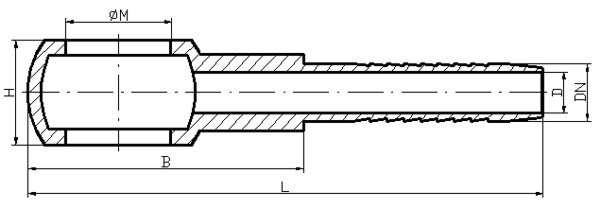

Średnica węża DN |
Średnica wew. oczka M |
H [mm] |
D [mm] |
B [mm] |
System oznaczeń |
Symbol | Zalecana tulejka (symbol) |
6* | M10x1,5 | 10.0 | 4.0 | 28.5 | 1 | P02 06 10 | T fi 15 |
6* | M12x1,5 | 12.0 | 4.0 | 38.5 | 2 | P02 06 12 | T fi 15 |
8 | M14x1,5 | 14.0 | 5.5 | 33.0 | 1 | P02 08 14 | T 28X23X25.5 DN18 |
10 | M14x1,5 | 14.0 | 7.0 | 33.0 | 1 | P02 10 14 | T 10F fi20 GŁ |
13 | M18x1,5 | 18.0 | 10.0 | 45.0 | 1 | P02 13 18 | TM fi 22 lub fi25 |
* końcówka z małym kołnierzykiem pod tuleje
