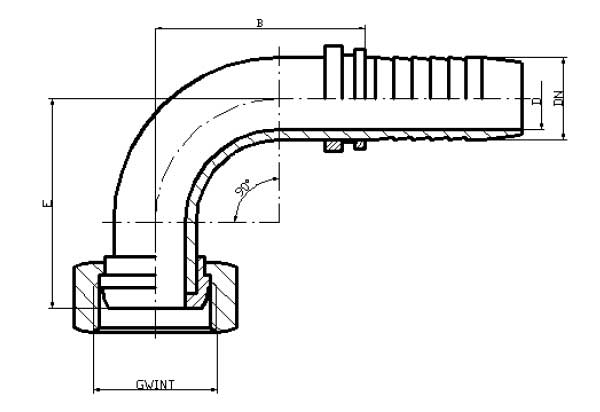

Średnica węża DN |
Gwint | D [mm] |
E [mm] |
B [mm] |
System oznaczeń |
Symbol |
6 | M16x1,5 | 4.0 | 30 | 30 | 1 | H62 06 M16x1,5 |
08 | M16x1,5 | 5.5 | 32 | 35 | 1 | H62 08 M16x1,5 |
10 | M20x1,5 | 7.0 | 34 | 35 | 1 | H62 10 M20x1,5 |
13 | M20x1,5 | 13.0 | 42 | 43 | 1 | H62 13 M20x1,5 |
16 | M27x1,5 | 13.0 | 52 | 55 | 1 | H62 16 M27x1,5 |
20 | M33x2 | 15.0 | 62 | 62 | 1 | H62 20 M33x2 |
