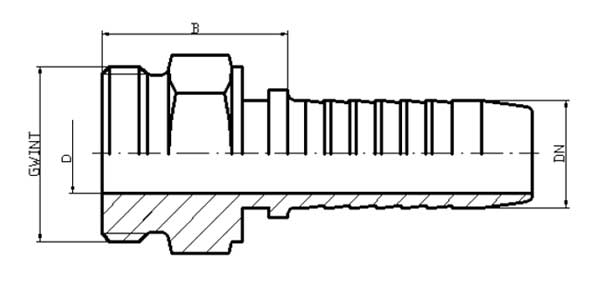

Średnica węża DN |
Gwint | D [mm] |
B [mm] |
System oznaczeń | Symbol |
6 | G 1/4'' | 4.0 | 26 | 1 | G11 06 1/4'' |
8 | G 1/4'' | 5.5 | 28 | 1 | G11 08 1/4'' |
8 | G 3/8'' | 5.5 | 28 | 2 | G11 08 3/8'' |
10 | G 3/8'' | 7.0 | 27 | 1 | G11 10 3/8'' |
10 | G 1/2'' | 7.0 | 28 | 2 | G11 10 1/2'' |
13 | G 1/2'' | 10.0 | 33 | 1 | G11 13 1/2'' |
13 | G 5/8'' | 10.0 | 33 | 2 | G11 13 5/8'' |
16 | G 5/8'' | 13.0 | 34 | 1 | G11 16 5/8'' |
16 | G 3/4'' | 13.0 | 35 | 2 | G11 16 3/4'' |
20 | G 3/4'' | 15.0 | 38 | 1 | G11 20 3/4'' |
20 | G 1'' | 15.0 | 42 | 2 | G11 20 1'' |
25 | G 1'' | 21.0 | 44 | 1 | G11 25 1'' |
25 | G 1 1/4'' | 21.0 | 47 | 2 | G11 25 1 1/4'' |
32 | G 1 1/4'' | 27.0 | 51 | 1 | G11 32 1 1/4'' |
