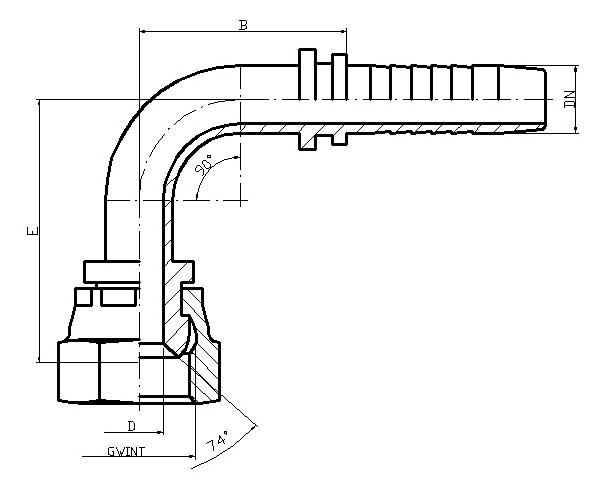

Średnica węża DN |
Gwint | D [mm] |
E [mm] |
B [mm] |
System oznaczeń | Symbol |
6 | 7/16''-20 UNF-2B | 4.0 | 38 | 30 | 1 | C92 06 7/16'' |
6 | 1/2''-20 UNF-2B | 4.0 | 38 | 30 | 2 | C92 06 1/2'' |
6 | 9/16''-18 UNF-2B | 4.0 | 30 | 30 | 3 | C92 06 9/16'' |
8 | 1/2''-20 UNF-2B | 4.0 | 40 | 35 | 1 | C92 08 1/2'' |
8 | 9/16''-18 UNF-2B | 4.0 | 32 | 35 | 2 | C92 08 9/16'' |
10 | 1/2''-20 UNF-2B | 7.0 | 42 | 35 | 3 | C92 10 1/2'' |
10 | 9/16''-18 UNF-2B | 7.0 | 42 | 35 | 1 | C92 10 9/16'' |
10 | 3/4''-16 UNF-2B | 7.0 | 34 | 35 | 2 | C92 10 3/4'' |
13 | 3/4''-16 UNF-2B | 10.0 | 50 | 43 | 1 | C92 13 3/4'' |
13 | 7/8''-14 UNF-2B | 10.0 | 42 | 43 | 2 | C92 13 7/8'' |
16 | 7/8''-14 UNF-2B | 13.0 | 60 | 55 | 1 | C92 16 7/8'' |
16 | 1 1/16''-12 UNF-2A | 13.0 | 52 | 55 | 2 | C92 16 1 1/16'' |
20 | 1 1/16''-12 UNF-2B | 15.0 | 70 | 62 | 1 | C92 20 1 1/16'' |
20 | 1 5/16''-12 UNF-2B | 15.0 | 62 | 62 | 2 | C92 20 1 5/16'' |
25 | 1 5/16''-12 UNF-2B | 21.0 | 78 | 75 | 1 | C92 25 1 5/16'' |
32 | 1 5/8''-12 UNF-2B | 27.0 | 92 | 94 | 1 | C92 32 1 5/8'' |
