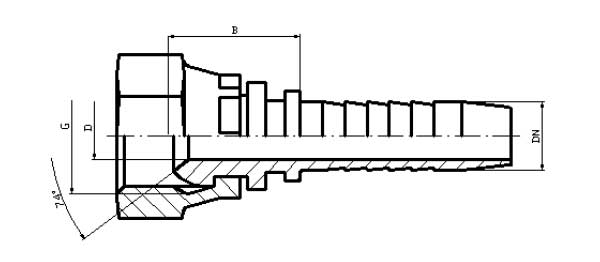

Średnica węża DN |
Gwint | D [mm] |
B [mm] |
System oznaczeń | Symbol |
6 | 7/16''-20 UNF-2B | 4.0 | 16 | 1 | C91 06 7/16'' |
6 | 1/2''-20 UNF-2B | 4.0 | 20 | 2 | C91 06 1/2'' |
6 | 9/16''-18 UNF-2B | 4.0 | 20 | 3 | C91 06 9/16'' |
8 | 1/2''-20 UNF-2B | 4.0 | 20 | 1 | C91 08 1/2'' |
8 | 9/16''-18 UNF-2B | 4.0 | 22 | 2 | C91 08 9/16'' |
10 | 1/2''-20 UNF-2B | 7.0 | 23 | 3 | C91 10 1/2'' |
10 | 9/16''-18 UNF-2B | 7.0 | 23 | 1 | C91 10 9/16'' |
10 | 3/4''-16 UNF-2B | 7.0 | 24 | 2 | C91 10 3/4'' |
13 | 3/4''-16 UNF-2B | 10.0 | 24 | 1 | C91 13 3/4'' |
13 | 7/8''-14 UNF-2B | 10.0 | 27 | 2 | C91 13 7/8'' |
16 | 7/8''-14 UNF-2B | 13.0 | 27 | 1 | C91 16 7/8'' |
16 | 1 1/16''-12 UNF-2A | 13.0 | 30 | 2 | C91 16 1 1/16'' |
20 | 1 1/16''-12 UNF-2B | 15.0 | 30 | 1 | C91 20 1 1/16'' |
20 | 1 5/16''-12 UNF-2B | 15.0 | 34 | 2 | C91 20 1 5/16'' |
25 | 1 5/16''-12 UNF-2B | 21.0 | 39 | 1 | C91 25 1 5/16'' |
32 | 1 5/8''-12 UNF-2B | 27.0 | 55 | 1 | C91 32 1 5/8'' |
