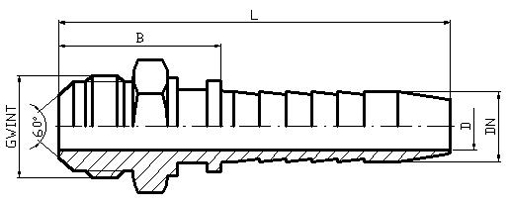

Średnica węża DN |
Gwint | D [mm] |
B [mm] |
S [mm] |
System oznaczeń |
Symbol |
6 | 7/16''-20 UNF-2A | 4.0 | 25 | 13 | 1 | C81 06 7/16'' |
6 | 1/2''-20 UNF-2A | 4.0 | 25 | 13 | 2 | C81 06 1/2'' |
6 | 9/16''-18 UNF-2A | 4.0 | 29 | 17 | 3 | C81 06 9/16'' |
8 | 1/2''-20 UNF-2A | 5.5 | 27 | 13 | 1 | C81 08 1/2'' |
8 | 9/16''-18 UNF-2A | 5.5 | 29 | 17 | 2 | C81 08 9/16'' |
10 | 1/2''-20 UNF-2A | 7.0 | 27 | 17 | - | C81 10 1/2” |
10 | 9/16''-18 UNF-2A | 7.0 | 28 | 17 | 1 | C81 10 9/16'' |
10 | 3/4''-16 UNF-2A | 7.0 | 32 | 19 | 2 | C81 10 3/4'' |
13 | 3/4''-16 UNF-2A | 10.0 | 34 | 19 | 1 | C81 13 3/4'' |
13 | 7/8''-14 UNF-2A | 10.0 | 36 | 24 | 2 | C81 13 7/8'' |
16 | 7/8''-14 UNF-2A | 13.0 | 35 | 24 | 1 | C81 16 7/8'' |
16 | 1 1/16''-12 UNF-2A | 12.6 | 37 | 27 | 2 | C81 16 1 1/16'' |
20 | 1 1/16''-12 UNF-2A | 15.0 | 37 | 27 | 1 | C81 20 1 1/16'' |
20 | 1 5/16''-12 UNF-2A | 15.0 | 40 | 36 | 2 | C81 20 1 5/16'' |
25 | 1 5/16''-12 UNF-2A | 21.0 | 44 | 36 | 1 | C81 25 1 5/16'' |
32 | 1 5/8''-12 UNF-2A | 27.0 | 49 | 41 | 1 | C81 32 1 5/8'' |
